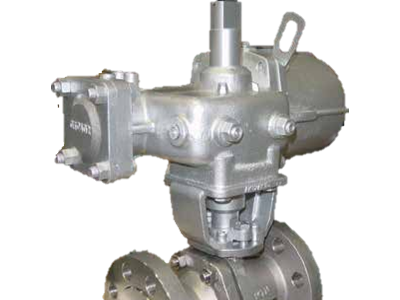

適用于中、小口徑閥門，高強度齒輪齒條結構簡單，堅固耐用，可靠性高

技術數據

雙作用型

型號 ：AGN06, 09, 13

壓力范圍 ：0.3 至 0.7MPa

溫度范圍 ：-20 至 +80℃

輸出扭矩 ：28 至 265Nm

彈簧返回型

型號 * ：AGN06S, 09S, 13S

壓力范圍 *：0.4 至 0.7MPa

溫度范圍 ：-20 至 +80℃

輸出扭矩 ：12 至 175Nm

特點

• 緊湊的齒輪齒條式設計，適合于驅動 90°回轉閥門

• ISO 5211法蘭標準，適合安裝多種閥門

• 輸出軸頂端按 NAMUR標準尺寸，方便電氣附件安裝

• 高精度的齒輪齒條結構，傳動效率高

• 空氣消耗量少

• 根據不同的操作壓力和力矩，選擇彈簧返回型的類型

壓力 / 扭矩：

AGN - S (標準型)  0.4 至 0.7MPa

AGN - R (低壓型) 0.21 至 0.5MPa

AGN - D (高出力型) 0.4 至 0.7MPa

一般應用

• 高強度結構設計，可靠性高

• 用于驅動在化工、石化和能源工業廣泛運用的 90°回轉的球閥、蝶閥、旋塞閥以及其他類閥門
