1

結實耐用

[降低維護成本]

滾珠軸承延長使用壽命

避免了過大緊固損傷

產品壽命是傳統傳感器的兩倍

IP67 外殼

2

無誤差

[減少停機時間]

高速移動中不會丟失任何數據

開始使用或校準時不需要麻煩的調整

3

降低總配置成本

[簡化安裝，不再需要I/O卡和PLC編程]

多種信號輸出

計算不需要PLC編程

4

小型放大器

[無需與其他設備配合進行 PLC 編程]

模塊化、微型化

輸出信號為標準的可被計算機或PLC使用的 0-5V 或 4-20 mA 輸出。

5

安裝簡單方便

[簡便的安裝和操作，節約了人力]

無論感測頭質量多好，如果它的安裝或操作很復雜，

對現場人員來說都很難用。由于簡便的安裝和操作，

SDVN08系列顯著節約了人力

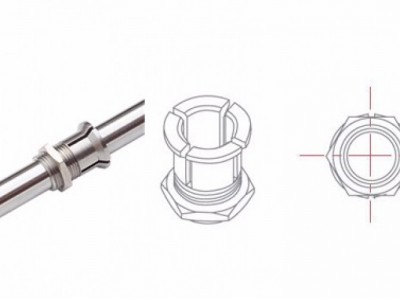

特別設計的鎖緊夾套，從而無需再準備一個夾具。

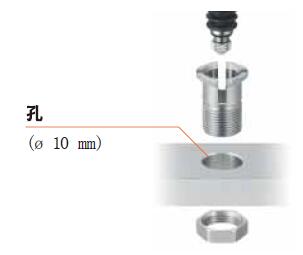

只要鉆一個直徑為10mm的孔就可以簡單地安裝測頭。

6

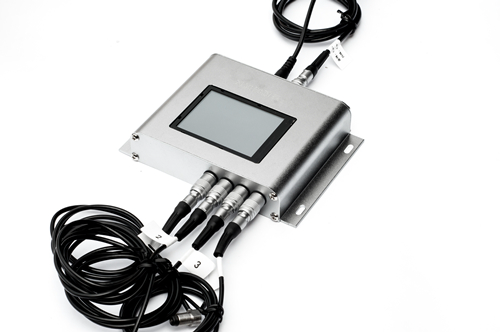

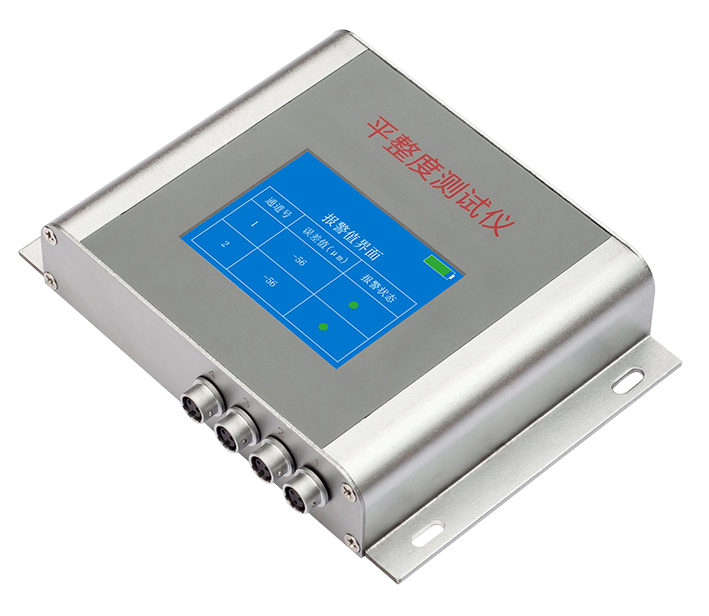

可配多達32通道的數據采集系統

[定制化上位機軟件

組合實現形變測試、平整度檢測等應用]

產品詳情

1

概述

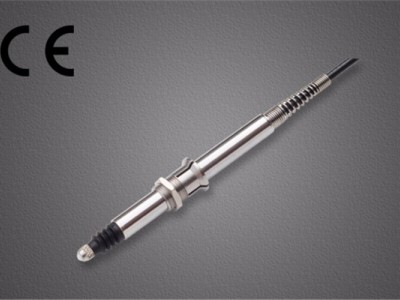

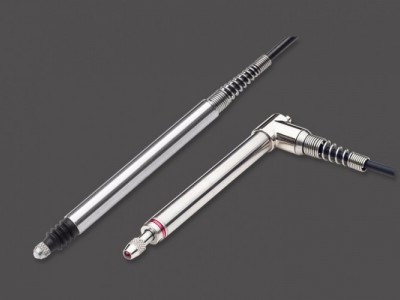

筆式式位移傳感器具有優良的性能，適用于質量控制和計量應用中的高精度、高重復性的測量。測頭采用高硬度的耐磨不銹鋼材料，測軸移動部分采用精密導軌。筆式式位移傳感器外配變送器采用9~28 VDC供電，輸出信號為標準的可被計算機或PLC使用的 0-5V 或 4-20 mA 輸出。

2

特點

● 重復精度 1μm

● 測量范圍有 2、5、8、10 mm可選，分辨率高，重復性好

● 無滑動觸點，使用壽命長

3

應用領域

● 軸徑檢測

● 板金件檢測

● 電子產品外殼檢測

● 機器人

● 內飾件檢測

● 精密位移測量

● 玻璃生產檢測

● 汽車零件在線檢測

4

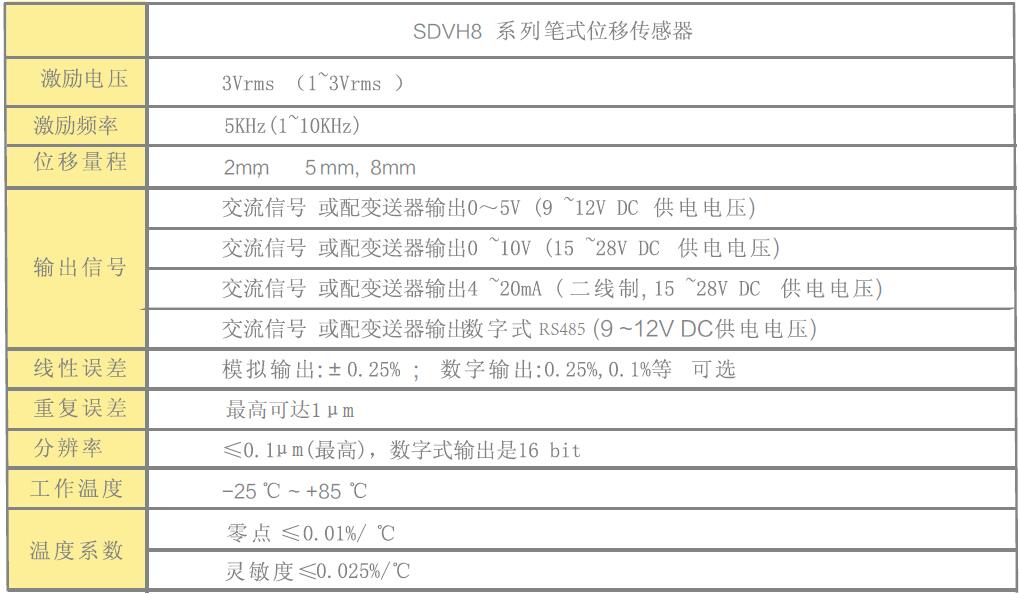

性能參數

5

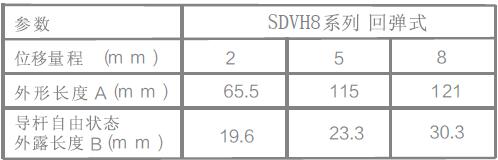

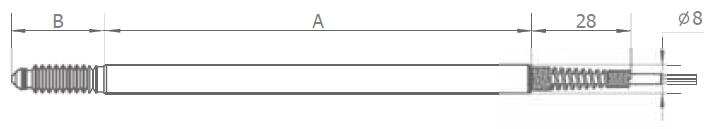

機械尺寸

傳感器

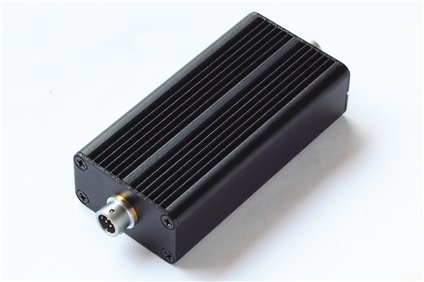

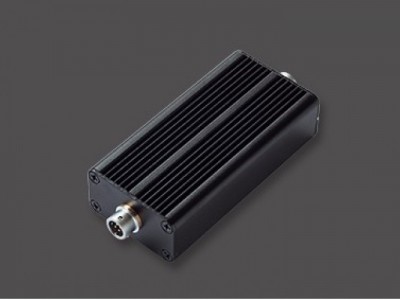

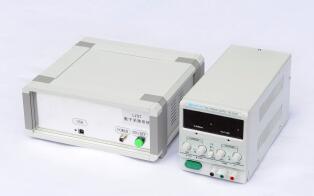

外配變送器

筆式位移傳感器（電感測頭），自身內部不帶電路解調器。外部配變送器，通過插座方式連接。通過外配的變送器，傳感器可輸出標準的 0-5V、4-20mA 或者數字信號（Modbus協議）。

6

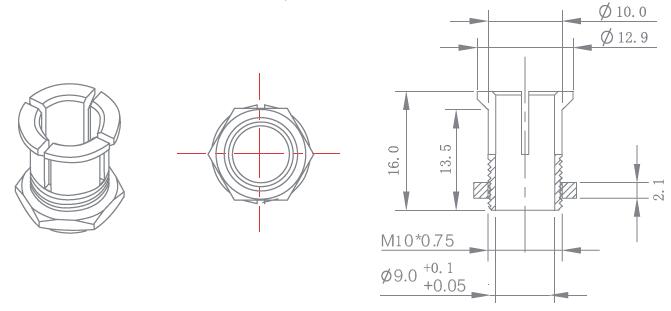

安裝方法

LVDT 的定位安裝要求采用溫度膨脹系數小的非金屬夾具進行固定,如果采用金屬塊夾具安裝會對產品性能產生影響。本公司有標準的夾具配件供用戶選擇使用,用戶也可以定制安裝夾具。

7

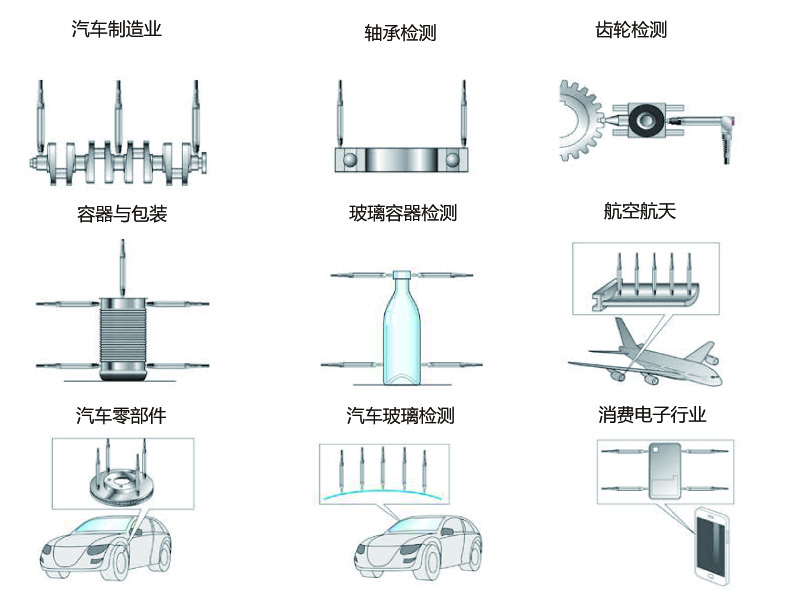

應用示例
